服务器机柜空间怎么规划？U位、深度、散热与容量的合理分配

一、机柜空间规划，先算"U位账"

机柜空间规划的第一件事是算U位总账。标准42U机柜理论有42个U，但并非所有U都能放设备——上下留通风、中间放交换机、柜顶柜底留空间后，实际可用要看具体负载。U位是什么、怎么计算，先读机柜U是什么意思？U位计算方法与设备占位把基础弄懂。

规划要有余量思维：别把42U塞到41U，一般留足10%-20%给扩容和通风，否则后续加设备只能推倒重来。

二、不同设备各占几个U

把现有设备和未来设备按U数列成清单，先占满清单再谈布局。机箱规格怎么影响占U，可参考服务器机箱选型：1U/2U/4U、机架vs塔式vs刀片。

三、深度匹配：服务器深度 vs 机柜深度

这是最容易忽视的坑：服务器进深够不够与柜深直接相关。深度不够装不下，太深又浪费空间。规划要点：

• 普通2U服务器进深约600-800mm，8U GPU或高密度机可能到900mm+；
• 选机柜深度要与最深设备匹配，多算余量；
• 深机柜气流更好，但占用机房走道。

机柜尺寸与19英寸标准规格怎么定，见服务器机柜19英寸标准尺寸和服务器机架与机柜怎么选。

四、散热与通风：空间规划的暗线

机柜空间不是"放得下"就行，还要冷空气进得来、热空气出得去：

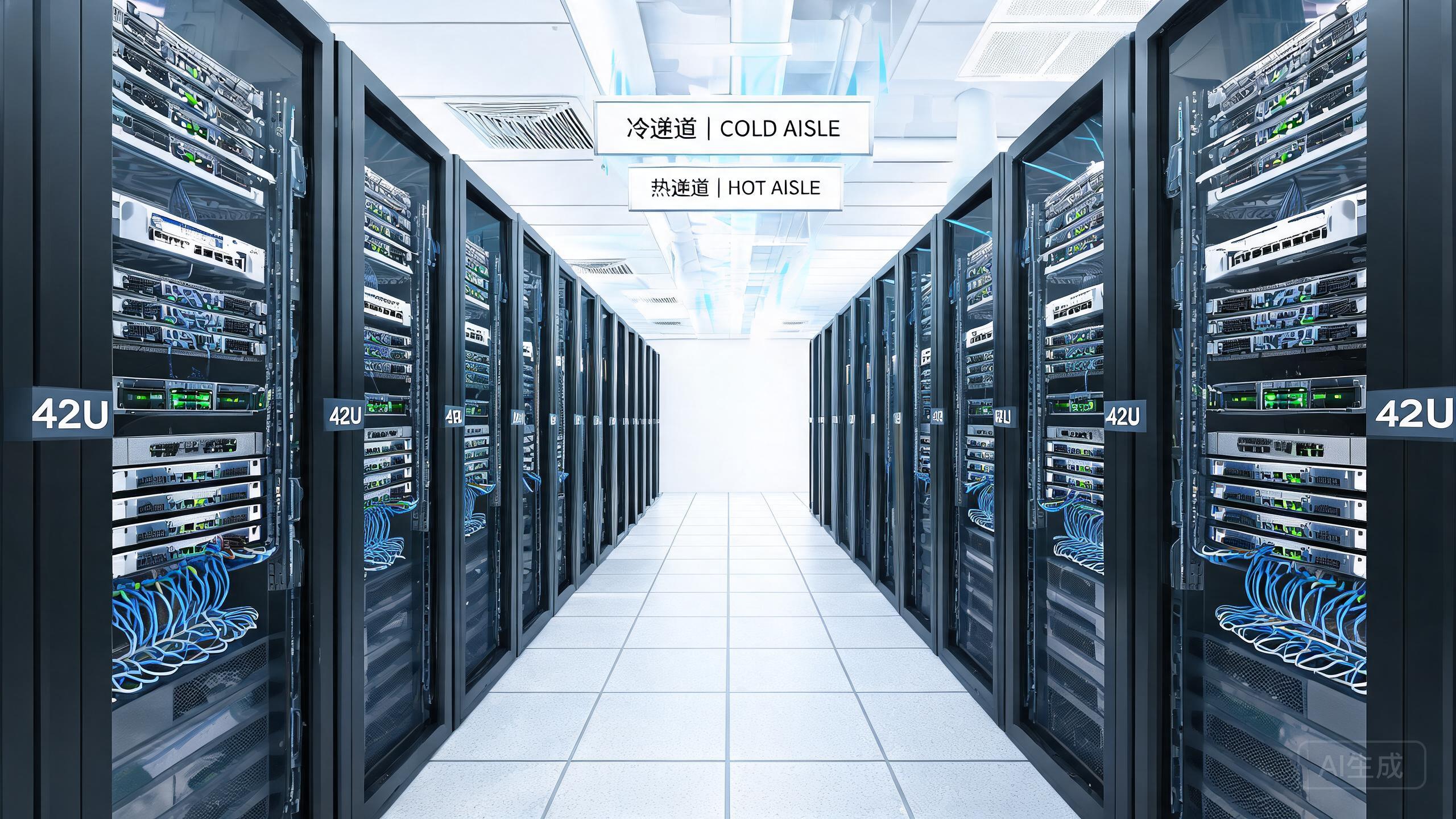

• 冷热通道隔离：冷通道进风、热通道排风，别气流短路；
• 上下留通风U：在密闭柜里预留通风U位；
• 密度平衡：高功耗GPU周围留更多孔隙，别塞死。

散热制冷匹配怎么算，可参考服务器散热与机房制冷匹配计算；对高密度GPU，供电、散热规划更为关键，高密度散热方案见GPU服务器散热方案：液冷vs风冷。

五、理线、马架与维护空间

空间规划还要考虑线怎么走、人怎么维护：

• 留理线槽与马架位，电源线和网线分开走；布线规范见服务器机柜布线与弱电管理规范；
• 设备间留插拔维护空间，前端能开盖换盘、后端能理线；
• 导轨与安装要匹配柜深，上架流程见服务器上架安装完整流程。

六、为扩容与未来留好退路

好的机柜规划是给未来留余地的健康规划：

• 预留20%U位给新业务；
• 供电（PDU）和散热按扩容上限留，别按当前最小配；PDU选型见机房PDU选型；
• 机柜布局用标签管理，方便增长后快速迁移。

把"现在够用 + 未来10%-20%扩展"作为目标，机柜就能长期不用大改。

七、常见的机柜空间规划误区

• 把柜子塞满：不留余量，加个交换机都要先拆别的；
• 只算U位不算深度：放不进去才发现机柜深度不够；
• 忽视通风：高密度设备塞一起，过热降频甚至宕机；
• 忽略维护空间：设备前后没留插拔、理线余地，运维寸步难行。

这四个误区是高密度机房最常踩的坑。规划时多花十分钟提前把U位、深度、散热、维护四类空间都算进去，能省下后面大量返工。想建立机柜从选型到上架的整体思路，可整体过一遍服务器上架安装完整流程。

八、结语

服务器机柜空间规划的要点：算清U位总账、匹配服务器与机柜深度、给散热和理线留空间、并为未来扩容预留下限。把每一项都留好余量,机柜才能既高效运转又留得住弹性。
